Styropor Pool BASIS-SET: Verrohrung und Technik
🕐 5 Minuten
Benötigtes Verrohrungsmaterial auswählen

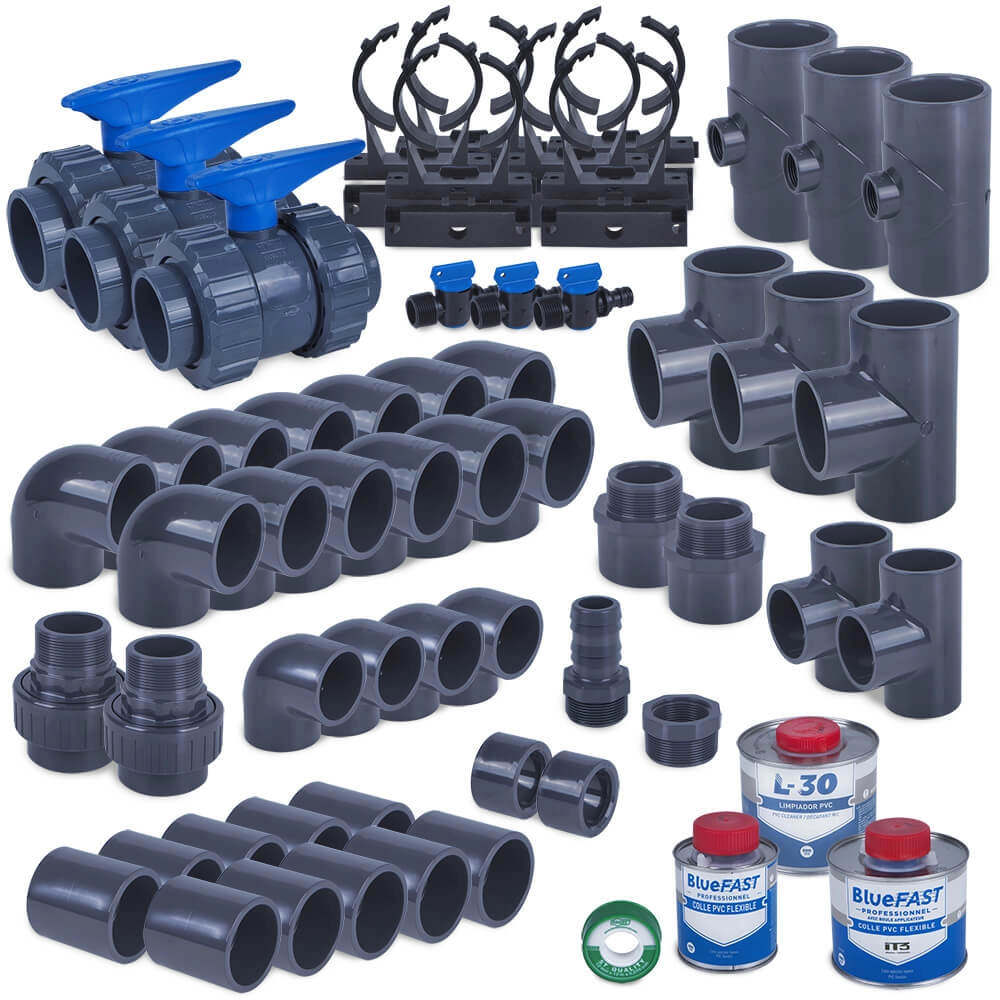

Grundverrohrung: Unsere Verrohrungspakete eignen sich für Pools mit Abmessungen bis 900 x 400 cm und unter der Annahme, dass die Filtertechnik in einem Filterschacht beim Pool untergebracht wird. Dafür wählen Sie den Artikel SW12178 Verrohrungsset für Styroporpools.
Zusätzliches Verrohrungsmaterial: Wenn Sie Ihre Filteranlage an einem anderen Standort aufstellen möchten, z.B. bei größerer Distanz zum Pool und/oder über dem Wasserspiegel, benötigen Sie zusätzliches Verrohrungsmaterial. Lesen Sie dazu unsere Hinweise in den folgenden Kapiteln.

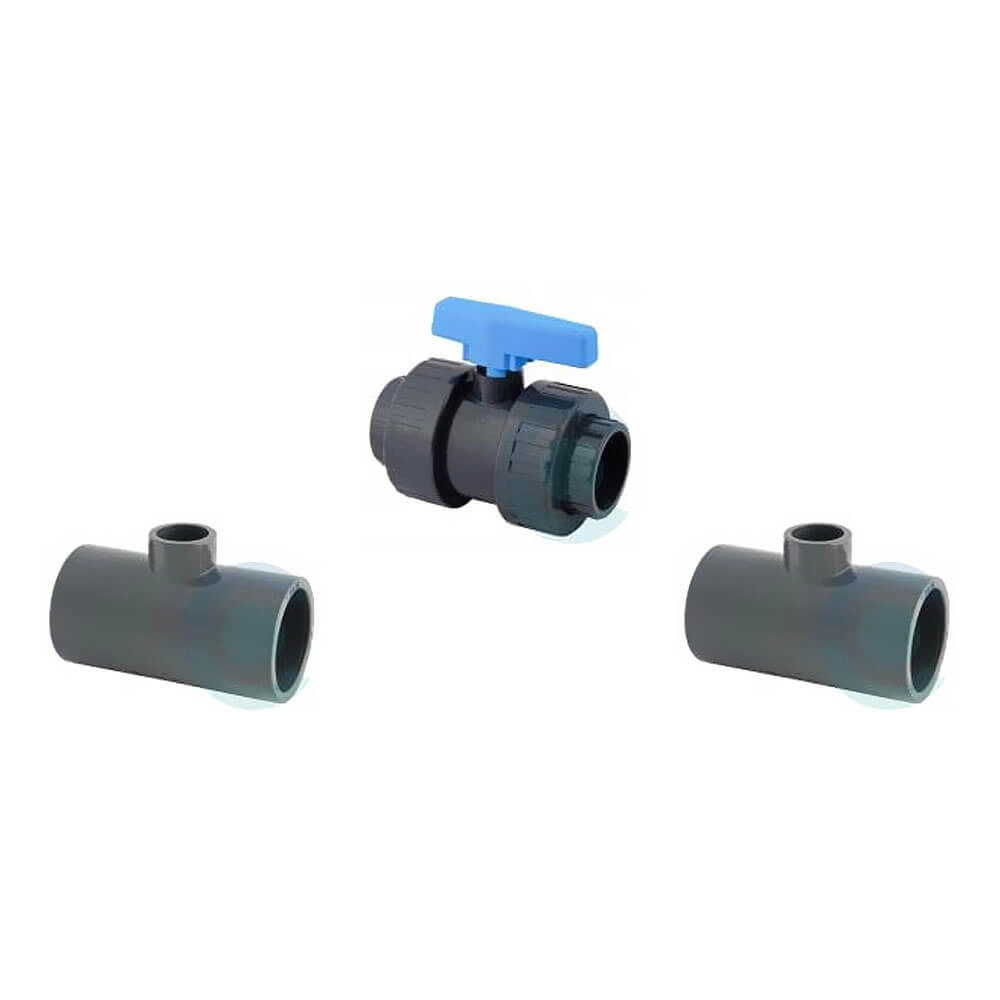

Bypass Kit: Für die Integration von Dosieranlagen, Wärmepumpen oder UV-Lampen benötigen Sie pro Gerät ein Bypass Kit, das Sie in die Verrohrung integrieren. Sie möchten das Bypass Kit an eine 63mm Verrohrung anschließen? Dann empfehlen wir das entsprechende Adapterset. Beachten Sie dabei, dass Wärmepumpen und Solaranlagen nicht direkt bei der Verrohrung platziert werden und Sie dafür zusätzliches Verrohrungsmaterial bis zum Standort der Geräte benötigen.
Notwendiges Zubehör: Position und Leistung der Filteranlage definieren
Wir wollen auf folgende Fragen eingehen:
- Wo kommt die Filteranlage hin?
- Welche Filteranlage (Förderleistung/Größe) passt für mein Projekt?
- Welches Verrohrungsmaterial brauche ich?
Meistens wird die Filteranlage beim Schwimmbecken im Filterschacht untergebracht (Richtwerte):
- 20 m³ bis max. 40 m³ Wasserinhalt = 8 m³ Pumpenleistung mit 400 mm Filterkessel
- 35 m³ bis max. 60 m³ Wasserinhalt = 12 m³ Pumpenleistung mit 500 mm Filterkessel
- 50 m³ bis max. 90 m³ Wasserinhalt = 14 m³ Pumpenleistung mit 600 mm Filterkessel
Situation 1: Wenn Ihre Filteranlage in größerer Distanz zum Pool montiert wird, ohne maßgeblichen Höhenunterschied (Richtwerte):
- Bis 5 m zusätzliche Distanz kein Änderungsbedarf der Pumpenleistung
- Bei 5-10 m zusätzlicher Distanz ca. 2 m³/h mehr Leistung erforderlich
- Bei 10-15 m zusätzlicher Distanz ca. 4 m³/h mehr Leistung erforderlich
- Empfehlung: maximale Distanz zum Pool 15 m nicht überschreiten
- Empfehlung: bei großen Pools und Distanzen: i-star Efficiency zur passenden Regulierung
- Empfehlung: Für die Verrohrung der Distanz vermeiden Sie den Einsatz von 90° Winkeln, um den Durchfluss nicht zu behindern. Geeignet sind Bögen oder der Einsatz von Flexschlauch.

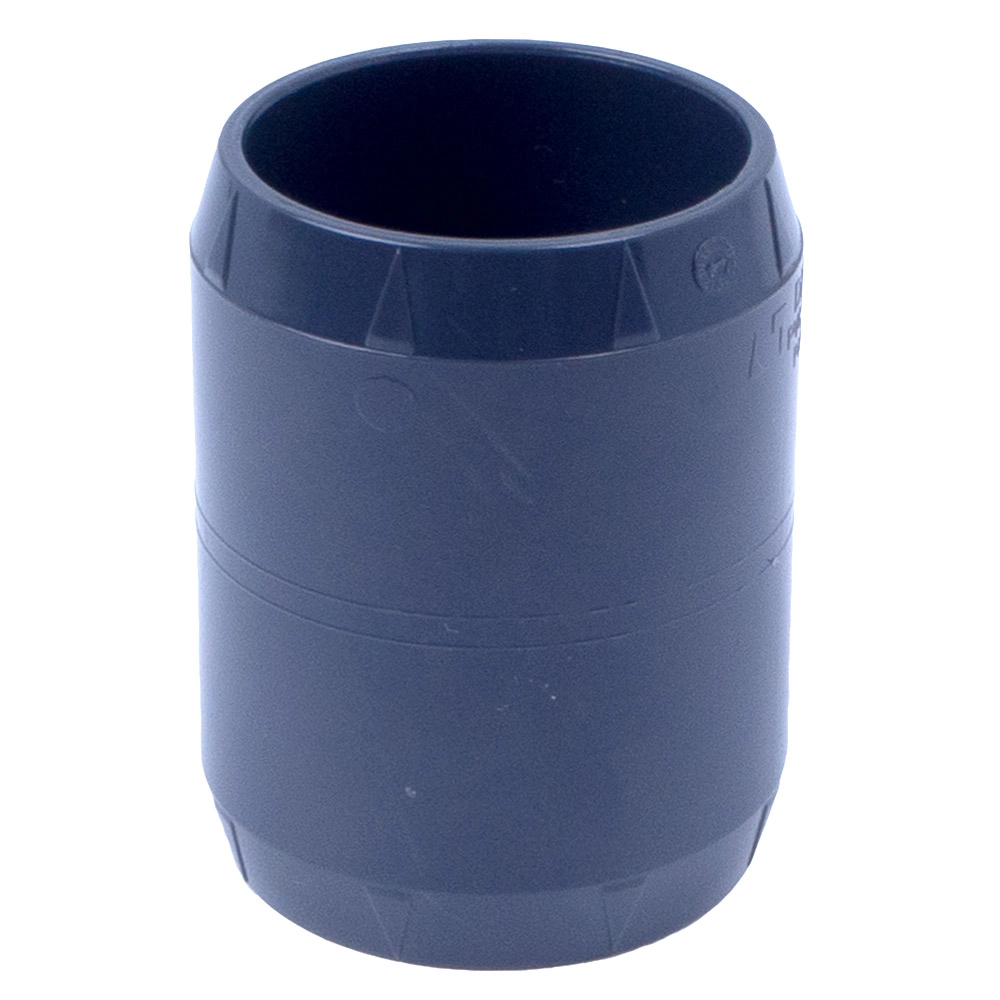

- Nutzen Sie den Artikel Muffe lang mit mindestens 2 Muffen pro Leitung zur Verbindung der Flexschläuche

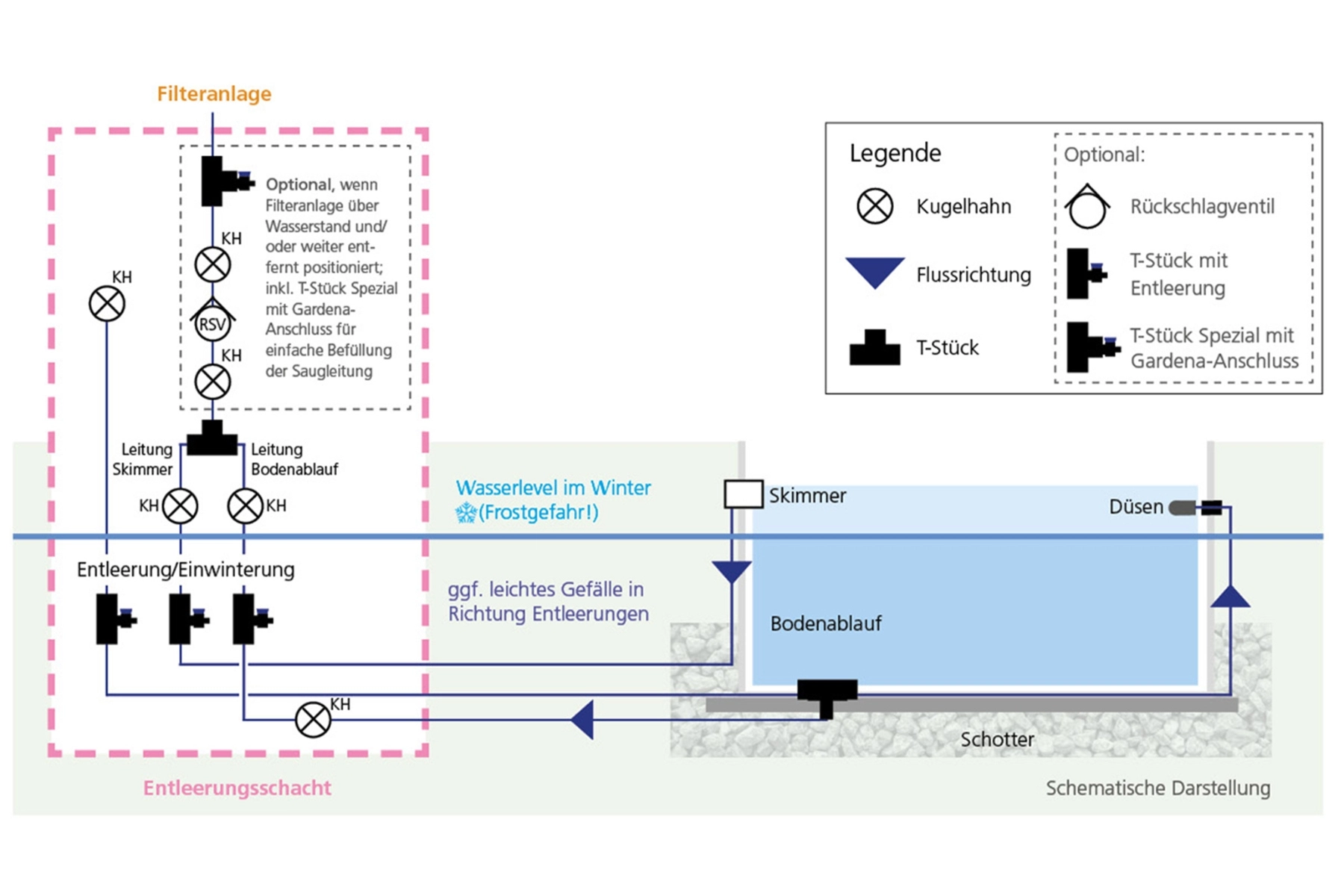

Situation 2: Wenn die Filteranlage zusätzlich deutlich über dem Wasserspiegel untergebracht wird (Richtwerte):
- Max. 2 m über Wasseroberfläche lt. Hersteller – Wir empfehlen: 1m über Wasseroberfläche nicht überschreiten, zu viel Leistungsverlust
- Empfohlene Pumpenleistung 1 Dimension höher als angegeben (ca. 2-3m³ zusätzlich bei 8m Wassersäule)
- Sie benötigen zusätzlich: 2x Rückschlagventil (für Bodenablaufleitung, sowie für den Skimmer empfohlen) oder alternativ 1x Schrägsitzventil für besseren Durchfluss, wenn beide Saugleitungen mittels T-Stück zusammengeführt wurden
- Bei der Erstinbetriebnahme sollten Pumpe und Leitungen bis zum Rückschlagventil mit Wasser gefüllt sein. Um ein Trockenlaufen der Pumpe zu verhindern bis das Poolwasser von der Pumpe angesaugt wurde, empfehlen wir optional ein T-Stück Spezial mit Gardena-Anschluss einzubauen.
- TIPP: beim Einsatz von Salzanlagen: Entlüftung des Filterkessels soll höher sitzen als die Salzelektrolysezelle.
Situation 3: Filteranlage steht beim Pool und muss Wasser zu Gerät/Anlage in größerer Höhe pumpen (z.B. Wärmepumpe/Solaranlage auf Dach einer Garage):
- Die Filteranlagen/Pumpen haben begrenzte Förderleistung (siehe Leistungsdiagramme der Pumpen)
- Je höher das Wasser gepumpt werden muss, desto schlechter ist die Umwälzleistung im Pool
- Bis 2 m Höhendifferenz kein Änderungsbedarf, darüber pro 3 m Zusatzhöhe ca. 2 m³/h Zusatzleistung empfohlen
- Maximale Förderhöhe der Pumpe beachten (siehe Leistungsdiagramme der Pumpen)
Wenn die Pooltechnik weiter als 15 m (bis max. 25 m) vom Skimmer entfernt positioniert wird beachten Sie die Hinweise im nächsten Schritt.
Notwendiges Zubehör: Verrohrung bei Filteranlage mit über 15m und maximal 25m Entfernung zum Skimmer
Wenn Ihre Filteranlage mit über 15 m und maximal 25 m Entfernung zum Skimmer aufgestellt wird, empfehlen wir eine Verrohrung in Ø 63 mm anstatt Ø 50 mm. Alternativ ist auch möglich:
- Einzelverrohrung je Leitung (z.B. 2 Skimmerleitungen, 2 Düsenleitungen, 1 Bodenablaufleitung) und größeren Verrohrungsdurchmesser (63 mm) im Schacht (vor allem saugseitig)
- Zusätzliche Filteranlagen

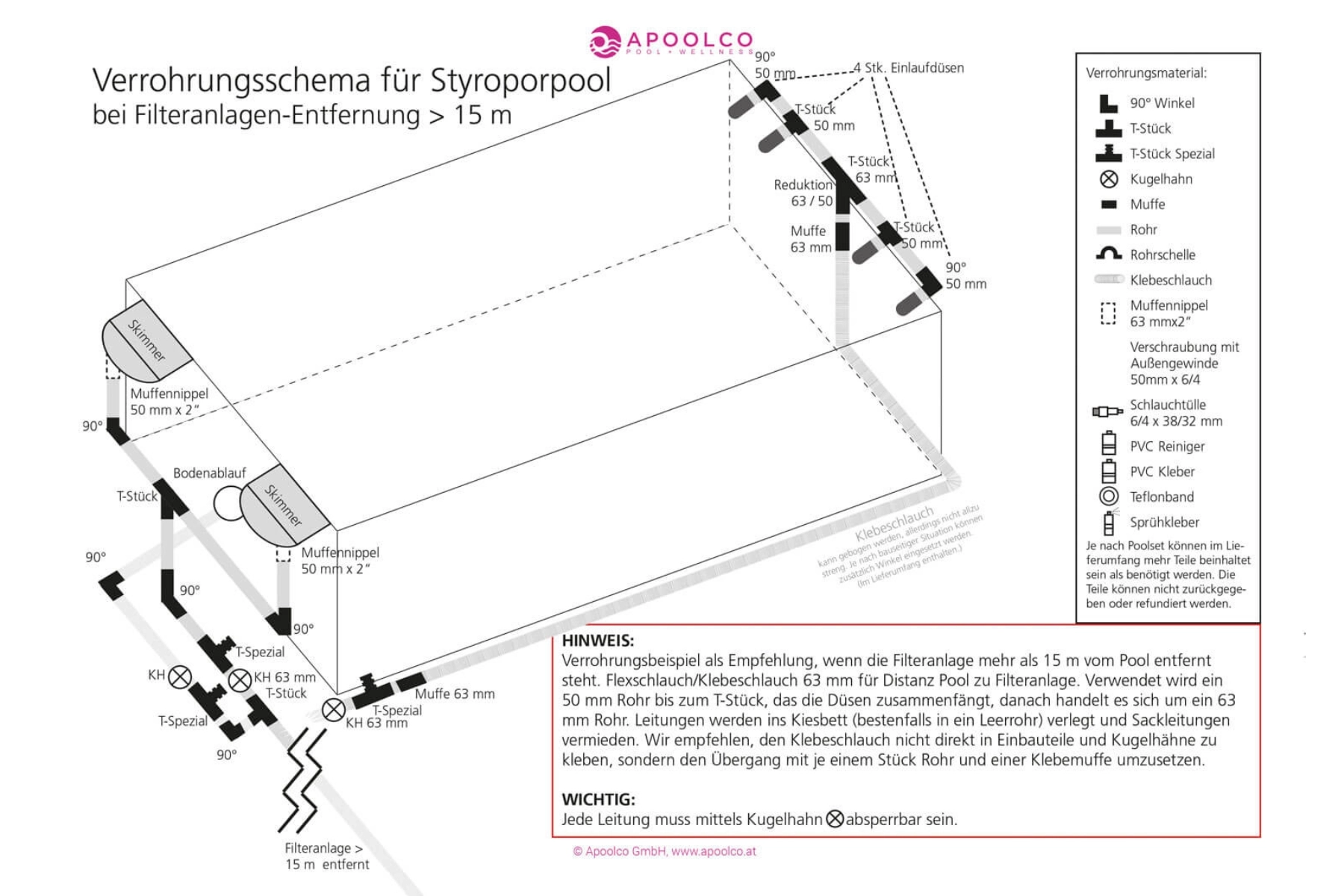

Unsere Empfehlung ist gesamt ein größerer Verrohrungsdurchmesser von 63 mm. Die passende Filteranlage wählen Sie aus der Auswahl in Schritt 7 weiter oben. Die passenden Artikel zur Zusatzverrohrung finden Sie untenstehend. Als Hilfestellung dient die Skizze für Ø 63 mm Verrohrung:
